精密电流互感器 100A（电动机保护专用）    HCT3131AX

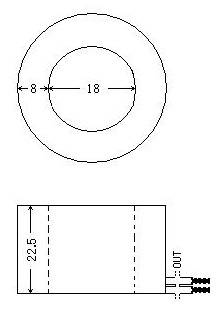

高隔离度耐冲击的全树脂密封

性能指标：

使用方法简介：

　　　HCT3131AX是一款精密电流互感器，输入额定电流为100A，额定输出电流为10m A，线性范围可达700A，是专门按电动机保护使用特点设计的。当用户需要将电流输出信号变换成电压信号时，推荐使用电路如图所示。调整图中反馈电阻R和r的值可得到所需要的电压输出。电容C1取 400--1000pF，C2取200--400 pF，用来防振和滤波。运算放大器视精度要求使用，推荐使用OP07系列，使用性能较好的运算放大器较容易达到较高的精度和较好的稳定性。
运算放大器电源电压通常取±15V或±12V，也可根据具体情况自定。图中反馈电阻R要求精度优于1%，温度系数优于50PPM。用户使用推荐电路稍加改动也可构成但电源供电模式，适用于单极性A/D转换器的输入。

　　HCT3131AX次级如不加运算放大器而直接并联一个电阻使输出变换成电压信号也是可以的。前提是电阻要小于100Ω，输出电压最大1伏，这时仍能得到线性度优于0.1%的输出电压信号。和推荐电路比较，会缩小互感器的线性范围，使相移增大，而且温度对输出影响较明显。
