精密电流互感器 1A 系列 SCT214GK
性能指标：
|
额定输入电流
|
1A
|
最大电流
|
常通2A
|
|
额定输出电流
|
20mA
|
线性范围(Rl=0)
|
0-3.5A
|
|
匝数比
|
4:2000
|
冲击电流
|
20A*1秒
|
|
非线性度
|
<0.1%
|
隔离耐压
|
2500Vac
|
|
相移
|
小于 5′（补偿后）
|
使用温度
|
-50℃--+65℃
|
|
副边内阻Ri
|
约220Ω
|
贮藏温度
|
-60℃--+80℃
|
|
重量
|
15-16克
|
相对温度
|
<90%
|
注：Rl=0相当于采用推荐电路。这里还需要注意：普通运放当反馈电阻>20mA时可能进入饱和区，可能非线性是由运放引起的。注意挑选运放
使用方法简介：
SCT214GK是一款精密电流互感器，原边为线路板焊接式。输入额定电流为1A,输出额定电流为20mA。当用户需要将电流输出信号变换成电压信号时，推荐使用电路如图所示。调整图中反馈电阻R和r的值可得到所需要的电压输出。电容C1及可调电阻r’是用来补偿相移的。电容C2是400至1000pF的小电容，用来防振和滤波。C3起抗干扰作用，但不得大于400pF。两个反接的二极管是起保护运算放大器作用的。运算放大器视精度要求使用，推荐使用OP07系列，使用性能较好的运算放大器较容易达到较高的精度和较好的稳定性。运算放大器的电源电压通常取±15V或±12V，也可根据具体情况自定。图中反馈电阻R要求精度优于1%,温度系数优于50PPM。用户使用推荐电路稍加改动也可构成单电源供电模式，适用于单极性 A/D转换器的输入。
SCT214GK次级允许不加运算放大器而直接并联一个电阻使输出变换成电压信号。前提是输出电压不超过2.4伏。因此，负载电阻取最大值的二分之一：12.5Ω。这时仍能得到线性度优于0.1%的输出电压信号。和推荐电路比较，其影响是：1.缩小了互感器的动态范围；2.使相移增大。
应用实例：
用SCT214GK设计一个额定输入电流为1A，输出电压为2.4V.的电路。其电路如上，参数如下；确定电路参数首先要确定反馈电阻R的值。反馈电阻R=2V/20mA。
|

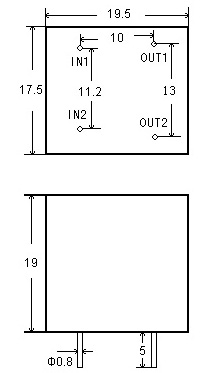

>>SCT214Gk
>>推荐电路
